Keygoe3003多媒体交换机

   东进Keygoe3003多媒体交换机是面向电信级应用的大容量、可平滑扩展、高性能、高可靠性和可编程多媒体处理平台。单机支持48个数字中继E1接入,单机支持90路模拟电话接入,最大提供1440路语音资源、1440路VoIP资源、360路传真资源、768组会议资源、96路64K七号信令链路、12路高速2M七号信令链路以及24路高速2M七号信令链路(高阻监听模式),并具有电信运营级的稳定可靠性。


    ● 模块化的系统设计,支持平滑线性扩展

    ● 最大支持16台机器级联,实现3万门无阻塞光交换

    ● 系统监测与报警,包括插框温度、风扇转速、电源状态

    ● 高可靠性:端口冗余、功能板冗余、电源冗余、电源输入冗余、双机热备

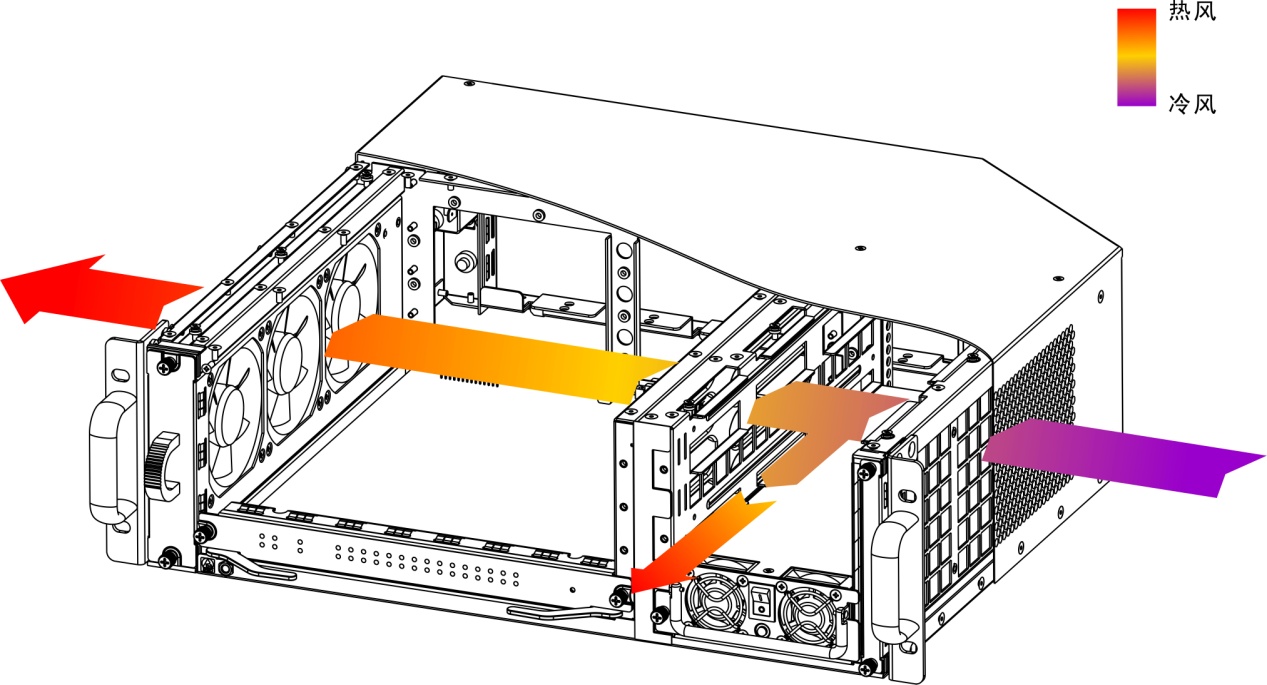

    ● 通风设计:

    信号处理模和电源模块具有各自独立的散热通道

    大排风量静音风扇,强迫风冷

    风扇靠近发热电路,最大限度带走热量

    机箱内部采用最小风阻设计

    每个电源模块自带两个独立的散热风扇

    防尘过滤网,有效阻隔灰尘




    l  EMC

    blob.png  通风孔采用外接圆直径为Φ5正六边形蜂窝形阵列孔设计,在满足散热的前提下,保证良好的电磁屏蔽效能。


    blob.png  插框采用全钣金材质,部件接触面之间不喷涂,保证良好的电磁屏蔽效能。


    blob.png 出线口安装弹性导电布,靠弹性弥补线缆间的空隙,防止微小的电磁泄漏和渗入,有效实现屏蔽。


    blob.png 缝隙处安装材质为铍青铜的屏蔽簧片,既保证有良好的弹性,有保证有良好的导电性能,有效地实现屏蔽。


    blob.png  电源的输入输出部分增加滤波电路



    ● 维护

    blob.png后侧采用斜角设计,便于理线整机全徒手操作,缩短维护时间


    4个插槽

    ● 3个业务插槽:

    最多可插入3块通用信号处理板(单板16E1)

    最多可插入3块模拟接口板(单板30路)

    最多可插入3块数字话机录音板(单板30路)

    最多可插入1块光交换矩阵板

    ● 1个交换控制插槽:

    最多可插入1块网络交换板

    最多可插入1块光交换矩阵板

    2个电源模块插槽:

    最多可插入2个整机系统电源

    最多可插入1个铃流电源

    容量:

    ● 最大可配置成48个数字E1接口

    ● 最大可配置成90路模拟座席

    ● 单机最大提供1440路语音资源

    ● 最大96路64K七号信令链路

    ● 最大12路高速2M七号信令链路

    ● 最大24路高速2M七号信令链路(高阻监听模式)

    ● 单机最大提供1440路VoIP资源

    ● 单机最大提供768组会议资源,最大支持1440人同时参加会议

    ● 最大360路传真资源

    ● 最大90路数字话机录音资源

    ● 最大提供180路3G视频资源

    级联个数:

    ● 16个

    物理尺寸:

    ● 高130.5mm(3U),宽482.6mm(19″),深430mm

    电源要求:

    ● AC:220VAC(波动范围176-264 VAC);频率50 Hz

    ● DC:-48V(波动范围-36V~-72V)

    可扩展性

    ● 端口数的线性增加

    ● 支持多机级联

    ● 功能板热插拔,支持在线扩容

    系统监测报警

    ● 插框温度

    ● 风扇转速

    ● 电源状态

    通风设计

    ● 高效风道设计

    ● 3个大排风量的低噪音降温风扇

    系统冗余

    ● 2个主电源热备份

    ● 双电源输入冗余

    ● 网络交换板接口冗余

    ● 控制服务器的双机热备


    TDM接口及协议

    A)TDM接口

    ● 支持数字与模拟接口混合配置;

    ● 支持高阻录音、数字录音;

    ● 符合建议G.703,支持同轴电缆(75Ω非平衡)、双绞线(120Ω平衡);

    ● 符合建议G.704的帧结构和建议G.706的复帧结构;

    ● 2048Kbps PCM基群符合建议G.732、建议G.796;

    ● 告警符合建议G.775;

    ● 支持电源故障告警;

    ● 抖动与漂移符合建议G.823;

    ● 模拟接口支持模拟中继、模拟用户、模拟高阻、模拟两线语音、模拟四线语音、EM控制、磁石、2B+D高阻等。

    B)光接口

    ● 每个光口的速率:155.52MBit/s;

    ● 类型:S1.1/L1.1/L1.2,符合ITU-T G.957;

    ● 连接器类型:LC;

    ● 安全性:ITU-T G.664;

    ● 抖动和漂移:输入、输出抖动和漂移符合ITU-T G.825和G.813。

    C)SS7协议

    ● 符合《ITU-T七号信令技术规程》白皮书 Q.700-Q.716、Q.721-Q.766、Q.771-Q.795;

    ● 符合《中国国内电话网No.7信令方式技术规范》GF001 – 9001;

    ● 每链路最大消息处理能力:500MSU/S;

    ● 每链路BHCA:360K;

    ● 支持MTP、TUP、ISUP、SCCP、M3UA信令功能;

    ● 支持64kbps标准链路以及2M高速链路(监听);

    ● 支持14/24位点码长度;

    ● 支持链路之间、链路组之间的话务分担;

    ● 支持链路组内的链路倒换、倒回;

    ● 支持多个源信令点码和目的信令点码;

    ● 支持链路的动态增加、删除,信令链路激活、恢复、去激活、正常重启、紧急重启、信令拥塞处理。

    D)ISDN PRI协议

    ● 符合ITU-T Q.921 LAPD;

    ● 符合ITU-T Q.931 ISDN PRI:欧洲ISDN  ETSI  NET5;

    ● 支持网络端、客户端;

    ● 接收、发送被叫号码时支持重叠方式。

    IP接口及协议

    A)网络交换接口

    ● TCP/IP千兆网络交换接口(RJ45)。

    B)SNMP协议

    ● 符合SNMPV1、SNMPV2

    C)RTP协议

    ● 符合RTP/RTCP标准协议(RFC3551/3552);

    ● 语音包采样长度/帧数可配置(10~60毫秒);

    ● RTP动态DTMF载荷(RFC2833/4733);

    ● 抖动缓冲:同时支持静态缓冲方式和动态自适应方式;

    ● 网络环境分析、丢包统计;

    ● 支持NAT/防火墙检测和穿透。

    D)H.323协议

    ● 符合ITU-T H.323v2标准(H.225v2/H.245v3);

    ● 支持G.723、G.726、G.729编码标准;

    ● 支持快速启动(Fast Start)、H.245隧道(H.245 Tunneling)等呼叫参数;

    ● 呼叫转移;

    ● 网守自动发现(Gatekeeper Auto Discovery)和登录(同时支持H.323 UID和E164号码注册方式);

    ● H.245用户输入文字和DTMF信号消息(User Input Indication);

    ● 终端注册管理。

    E)SIP协议

    ● 符合IETF SIPv2标准(RFC3261);

    ● UDP/TCP呼叫方式;

    ● MD5(digest)身份验证;

    ● REFER呼叫转移(RFC3515);

    ● SIP消息订阅/通知(RFC3265 SUBSCRIBE/NOTIFY);

    ● 代理服务器注册、安全认证、定时刷新;

    ● SIP INFO消息(RFC2976);

    ● 注册服务器(Registrar)、支持服务端鉴权;

    ● 支持STUN协议,实现NAT/防火墙检测和穿透。

    F)音视频协议

    ● 语音编解码格式:G.711 μ律/A律、G.723.1(5.3/6.3 kbps自适应)、G.729A/B/AB;

    ● 视频编解码格式:H.263/H.264/MPEG4;

    ● 媒体文件格式:3GP/AVI;

    ● 活动语音检测/静音压缩(G.723/G.729);

    ● 舒适噪声;

    ● 支持视频会议

    媒体资源

    A)语音资源

    ● 语音编码格式:支持A 律/μ律PCM、AMI-ADPCM、G729,G723.1等;

    ● 语音文件格式:支持WAVE、PCM、ADPCM、VOX、MP3等;

    ● 支持A 律及μ律转换;

    ● 支持实时的内存和文件服务器放音;

    ● 支持实时文件服务器录音(动态存储);

    ● 支持DTMF、FSK、R2、自定义包络TONE音检测;

    ● 支持DTMF、FSK、R2、自定义包络TONE音生成;

    ● 支持混声放/录音;

    ● 支持回声抑制(128ms);

    ● 支持自动增益控制(AGC/ALS);

    ● 支持全双工录放音;

    ● 支持语音活动检测VAD和舒适噪音生成CNG;

    ● 支持DPD和PVD。

    B)传真资源

    ● 支持V17/V29/V27标准,速率为14400/9600/7200/4800/2400bps,支持自动降速;

    ● 支持基于T.30和T.38传真标准;

    ● 支持ECM模式收发,握手时自适应选择ECM/非ECM模式;

    ● 支持MH、MR、MMR格式的TIFF文件输入;支持MH格式的发送和接收。

    C)3G-324M视频资源

    ● 视频编码:H.263/MPEG4;

    ● 音频编码:AMR、G.723.1;

    ● 信令控制协议:H.245;

    ● 多路复用协议:H.223;

    ● 媒体文件格式:3GP/AVI。

    D)主机视频转码资源

    ● 视频编解码:H.263/H.264/MPEG4

    ● 支持视频会议

    应用端开发

    ● 操作系统支持:Windows2000/XP/2003/Vista

    Windows 7 Ultimate(32/64位)

    Windows Server R2(32/64位)

                                Linux(2.6内核及以上版本);

    ● 开发语言支持:ANSI C/C++,Microsoft Visual C++,C#,Delphi;

    ● 开发平台支持:Keygoe SDK V2.2.0及以上版本;

    环境参数

    ● 温度:0℃~40℃;

    ● 相对湿度:10%~85%;

    ● 空气洁净度:直径大于0.5μm的灰尘粒子浓度不超过3500粒/升,直径大于5μm的灰尘粒子浓度不超过30粒/升,避免过量尘土、棉绒、碳粒、纸纤维杂物、金属杂物、腐蚀性气体(如硫、氯等);

    ● 电磁环境:电场强度≤130dB(μV/m),磁场强度≤800A/m;

    ● 防静电:设备应可靠接地。

    接地要求

    ● 接地电阻小于或等于1.5Ω。

    安装方式

    ● 安装于标准19″机架;

    ● 机架需固定在地板上;

    ● 机架前面板固定或中间固定。


    ● 语音类业务:IVR、电话会议、彩铃、彩话、电话录音

    ● 视频类业务:多媒体彩铃、视频电话、视频会议、视频邮件、3G视频、视频监控

    ● 信令类业务:虚拟总机、信令网关、固话漏话业务、综合接入网关、媒体网关、移动定位

    ● 融合类业务:VoIP、统一消息、网络传真、融合QQ、移动支付

    ● 话务控制类业务:预付费、后付费、智能公话、回拨

    ● 下一代网络:多媒体资源服务器

    ● 呼叫中心:自动放音、会议式录音、IP座席、远程座席、视频应用、Web800、外呼、自动回呼
