8路模拟中继语音处理板
8路模拟中继语音处理板卡采用DSP(数字信号处理器)技术实现各种语音处理功能,硬件上由底板加模块组成,底板具有8个模拟中继通道,可根据需要采用不同的模块,实现不同规模和功能的应用,模块种类支持外线、内线、外内线、高阻录音、磁石、E/M控制、2线语音、4线语音等多种模块,单个底板内可支持不同功能和不同数量的模块混插(DBDK开发包下),单机内支持多功能多数量的东进语音卡混合使用,灵活实现外线、座席、放音、录音、会议、FSK数据收发、语音合成等多种功能。在DBDK开发包下,板卡具有端口电压检测功能和彩铃检测功能。
l 单板提供最多8路电话的并行处理能力,根据不同模块自动提供不同功能
l 单机最大可同时插入16片卡,提供128路模拟通道
l 每个模块提供2个通道(2路电话),每一通道根据模块类别可实现以下功能
外线通道:摘挂机、呼入呼出、录放音、收发DTMF码,模拟中继信号音检测和极性反转信号检测
内线通道:座席电话摘挂机状态检测、座席电话的馈电和振铃、录放音、收发DTMF码、向坐席电话送主叫号码
外内线模块:提供1路外线和1路内线,实现外线和内线的所有功能,并提供断电直连功能
录音通道:压控判断、声控判断、录音、对特定通道的实时监听
其他:磁石模块和E/M控制模块、2线语音模块、4线语音模块,提供相应功能,可参见“相关配件”中的说明
l 通过CT-BUS总线可与东进其他类型的语音卡连接,构建各种规模的应用
l 呼入呼出功能:并行、自动的呼入呼出功能,准确的来话检测,准确的呼叫分析
l 主叫识别功能:支持DTMF和FSK两种CID模式
l 数字化录放音:支持多种格式的数字化录音和放音功能
l DTMF收发:双音多频(DTMF)收发准确,灵敏度可调,适应不同的线路或终端
l 提供标准FSK格式数据接收和发送功能
l 当使用DBDK开发包时,能为应用程序提供准确的端口电压值
l 当使用DBDK开发包时,具有彩铃检测功能,准确率超过90%,大幅度提高外呼成功率
l 内置会议资源:当使用DBDK开发包时内置会议资源,可实现多方通话功能
l 使用NADK开发包时,板卡提供兼容Dialogic的各种语音格式,并提供与SR5.1.1兼容的API编程接口
l 含JCT功能的板卡支持连续语音处理,全面支持语音打断和回声消除功能
型号 | 计算机总线 | 容量 | 电信接口 | 适用开发包 | 增强功能 | 所需配件 |
D081A | PCI | 8 | RJ11 | DBDK | M2T、M2U、M2R、MTU、MCS、MEM、M2VOC、M4VOC、C12 | |
DN081A | PCI | 8 | RJ11 | DBDK/NADK | M2T、M2U、M2R、MTU、MCS、MEM、M2VOC、M4VOC、C12 | |
DN161AJCT | PCI | 8 | RJ45 | NADK | JCT | M2T、M2U、M2VOC、M4VOC、C14 |
l 接口方式:环路中继/用户中继/高阻/其它
l 接口阻抗:三元件复合阻抗(环路中继/用户中继),大于20K(高阻录音模块)
l 频率响应:300~3400Hz
l 适用机型:Pentium或以上,PCI/Compact PCI总线
l 数字语音:A律/线性PCM编码, AMI ADPCM(.VOX)
l 采样频率:6K(NADK)/8K
l 数据率: 64KBPS, 32KBPS,24KBPS(NADK)
l 音量调整:-30db ~ +30db
l DTMF发码:0-9,*,#,A,B,C,D
l DTMF收码:0-9,*,#,A,B,C,D
l 交换功能:标准H.100/H.110接口,4096路的交换能力。
l 拨号监控:信号音/极性反转
l FSK调制方式:相位连续二进制频移键控(BFSK)
逻辑1:1200Hz±1%
逻辑0:2200Hz±1%
l 数据传送方式:二进制异步串行方式
l 计算机总线:PCI/CPCI
l 资源总线
PCI接口板卡符合CT-BUS H.100标准
CPCI接口板卡符合CT-BUS H.110标准
l 企业及社区呼叫中心系统
l 外呼营销和催缴费
l 电子政务语音系统
l 各行业自动应答系统(IVR)
l 中小规模企业电话总机
l 中小规模企业电话会议系统
l 安防监控自动报警系统

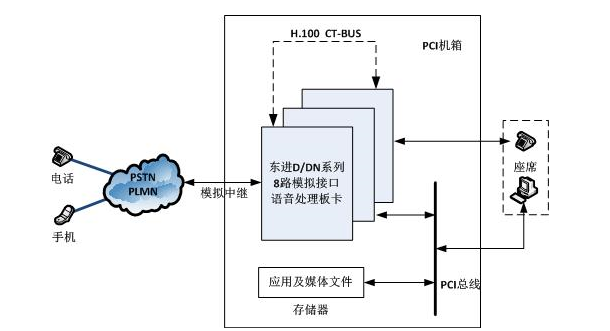

东进模拟中继语音处理板卡用作小型呼叫中心
